Imprimante à masque
Imprimante à masque
| FABRICANT | ASM |
|---|---|
| MODÈLE | NeoHorizon 01iX |
Description générale :

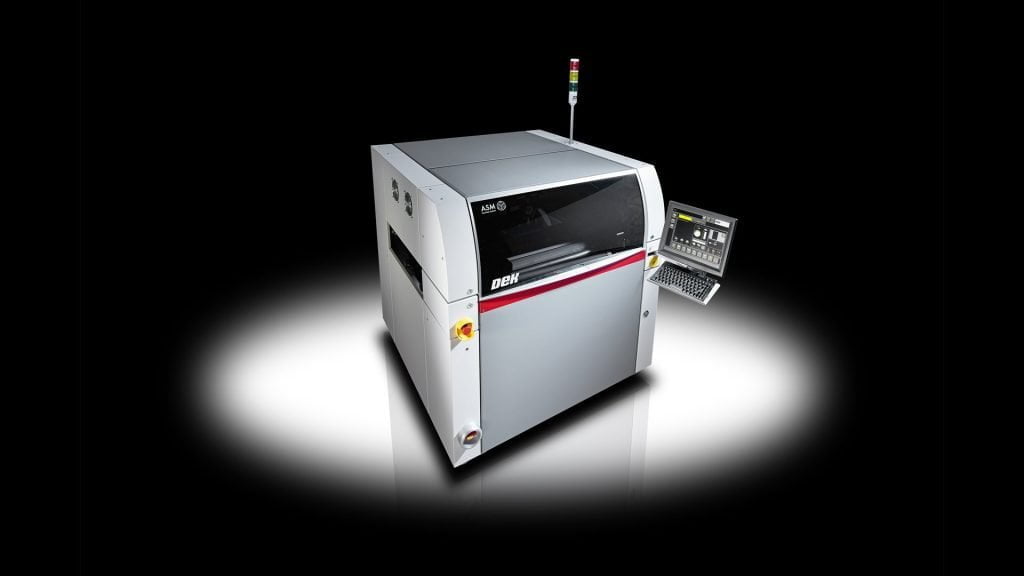

Imprimante à masque DEK NeoHorizon permettant d’accueillir des substrats aussi petits que 50 mm allant jusqu’à 510 mm ainsi que plusieurs médias d’impression selon les procédés demandés. Même si la pâte de soudure est actuellement le média le plus utilisé, le C2MI est ouvert à faire l’essai de médias imprimables différents qui pourraient générer de nouvelles opportunités. Complètement automatisé, cet équipement est configuré pour recevoir la rétroaction de l’équipement d’inspection ASM ProcessLens. Ainsi, lorsque des défauts reliés à l’impression de la pâte ou du média choisi sont vus par l’équipement d’inspection, les corrections sont directement transmises à l’imprimante sans intervention humaine.
Caractéristiques :
Process Capabilities:
- Print Pressure: 0 to 20 kg.
- Print Speed: 2 to 300 mm/sec.
- Print Gap: 0 to 6 mm/sec.
- Print Modes: Print/Print.
Machine Capabilities:
- Machine Alignment: > 2.0 Cmk @ +/- 12.5μm, (±6 Sigma).
- System Alignment: > 2.0 Cmk @ +/- 15μm, (±6 Sigma).
- Wet Print: > 2.0 Cpk @ +/- 20μm, (±6 Sigma).
- PCB Size: 50 X 40.5 mm (2 x 1.59 in.) to 510 X 508.5 mm (20 X 20 in.).
- PCB Thickness: 0.2 X 6 mm.
Vision System & Technology:
- Camera: HawkEye® 1700 digital camera, Multi-channel. LED lighting. FOV 11.3mm x 8.7mm. Inspection window 75mm2.
- Camera Positioning: Rotary motors and encoders with 4 microns resolution.
- Vision System: Cognex.
- Fiducial Recognition: Automatic fiducial teach.
- Fiducials: 2 or 3.
- Fiducials Types: Synthetic fiducial library or unique pattern recognition.
- Fiducial Size: 0.1 to 3 mm.
- Fiducial Locations: Anywhere on substrate
- Screen Frame Size (maximum): 736 x 736 mm (29 x 29 in.).
- Screen Frame Thickness: 25 to 38 mm (1 to 1.5 in.).
- Image Position: Front Centre Custom.
Pour utiliser cet équipement
Les équipements présents sont accessibles à la communauté de recherche académique et industrielle.
Afin de connaître les modalités d’utilisation et les disponibilités, veuillez remplir le formulaire ci-dessous. Après analyse de votre demande, nous prendrons rapidement contact avec vous, afin de vous proposer la meilleure solution disponible.
