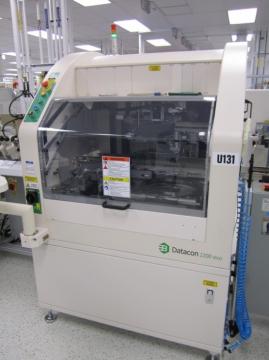

Positionnement de puce Datacon
Positionnement de puce Datacon
| FABRICANT | Datacon |
|---|---|
| MODÈLE | EVO 2200 |
Description générale :
Outil de placement pour le positionnement et l’attache de composantes électroniques sur un substrat ou un circuit imprimé
Caractéristiques :
- Entrée et sortie de convoyeur en plateau JEDEC
- Précision: ±10µm à 3 sigma, cpk 1.33
- Rotation de la tête de placement : 0° à 360°, incréments de 0.0045°
- Précision de placement en theta : ±0.15° à 3 sigma
- Fonction de calibration automatique des changements thermiques dans le temps
- Placement de plusieurs composantes en une seule passe
- Entrée des composantes :
- Tranches de 4 à 12 pouces (50 à 300mm) sur cadre de 12 pouces (375mm)
- Banques gaufrées ou Gel Pak de 2×2 pouces
- Changement automatique des outils de placement à 7 positions
- Capacités SECs/GEM
- Utilisation de la cartographie de tranche
- Système de reconnaissance de bords, tons de gris, motifs et point d’encre
- Taille des composantes : 0.5mm à 50mm
- Épaisseur des composantes : 0.05 mm à 7 mm
To use this equipment
The equipment available is accessible to the academic and industrial research community.
To learn about usage conditions and availability, please fill out the form below. After reviewing your request, we will contact you shortly to offer you the best available solution.
